尼得科CT高性能Unidrive M701为汽车测试台提供解决方案
尼得科CT高性能Unidrive M701驱动器在减速箱、分动箱、传动轴等测试设备上取得成功应用。
挑战案例:
某自动化测控公司是一家国际化的专业生产汽车变速线、动力总成测试平台的公司。汽车测试系统需要采用共直流母线及AFE回馈系统,实现能量转换、节能及***控制的目的,上位机系统基于Labware开发,兼容TwinCat编程功能,驱动器在匹配该系统时,需要对XML文件进行修改适配定制化,驱动器需要良好的控制性能,在测试中实现实时切换各驱动器的速度及转矩控制模式的平滑过渡。
尼得科CT高性能Unidrive M701为汽车测试台提供解决方案的优势介绍:

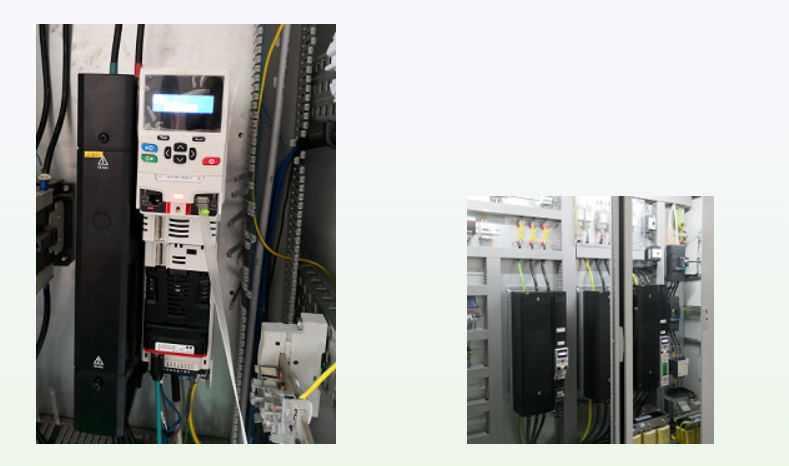

减速箱检测配置:
M701-04400172A,7.5Kw,异步电机7.5kw
分动箱配置:驱动器:
M701-08401340A, M701-09402240A*2
电机:异步电机113kw*2,各系统采用EtherCat总线,融合上位测控软件为一体的***测控,完成各工艺曲线下的闭环速度、转矩测控要求,母线系统采用共直流母线加AFE回馈单元。
关键优势
系统共直流母线加AFE有源前端系统,实现能量守恒及节能,上位机为专业测控平台软件,通过EtherCat通讯连接,实现自由组态及运动控制的功能,也实现本地远程双通讯切换控制,调试简单、控制稳定。
